Smart-relay

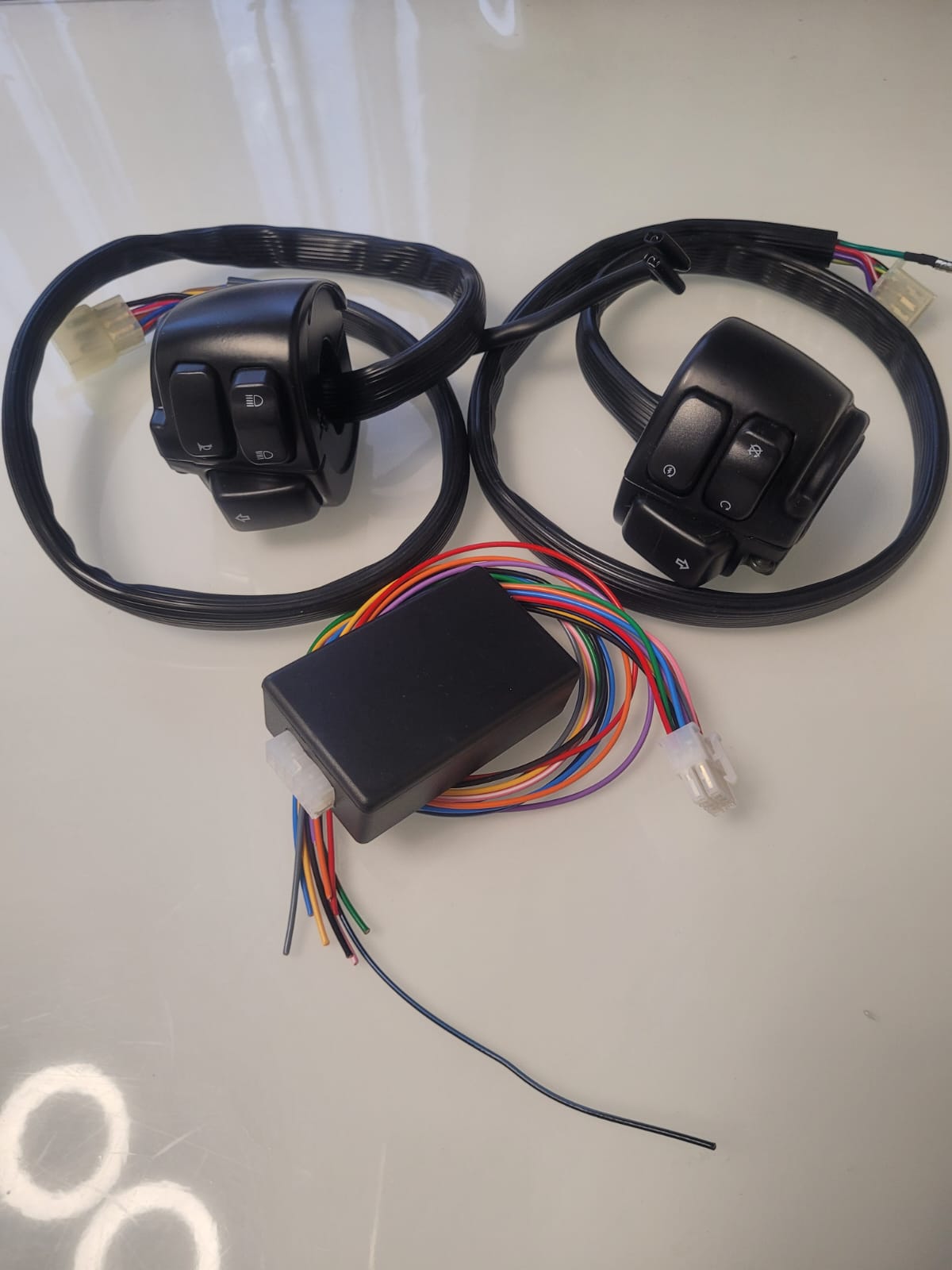

Smart-relay предназначено для подключения пультов управления мотоциклом без фиксированных контактов поворотников (типа «Харлей») Алгоритм работы Smart-relay Устройство содержит две независимые функции, функцию управления поворотниками и головным светом. Включение поворотников осуществляется путем кратковременного нажатия левой или правой кнопки пульта. Отключение поворотников осуществляется путем кратковременного нажатия соответствующей кнопки пульта или кратковременным зажатием двух кнопок или автоотключение от оборотов двигателя. При зажатии одновременно двух кнопок включается режим «аварийка» когда моргают одновременно правый и левый поворот. Через сервисный режим можно включить режим когда поворотники постоянно светятся в качестве габаритов и моргают после нажатия на кнопку. Частота моргания поворотников не зависит от сопротивления ламп, поэтому допускается использование в поворотниках светодиодов. Функция управления головным светом позволяет экономить заряд аккумулятора в момент прогрева двигателя. В момент включения зажигания на реле К1 подается питание и гаснет головной свет или габариты (смотря какая цепь подключена). После первого нажатия тормоза реле К1 отключается и включается головной свет. Функцию можно отключить через сервисный режим. Функция автоотключения поворотников. Реле принимает сигналы о частоте вращения двигателя, и при удержании оборот более 1500 об/мин не менее 3 секунд, поворотники отключаются через 6 секунд (карта 1). В реле предусмотрено 7 карт отключения оборотов. Выбор карт осуществляется в соответствии с алгоритмом, описанным дале по тексту. Прием сигнала о работе двигателя осуществляется через провод, который необходимо намотать 3-5 витков поверх высоковольтного провода (без физического подключения контактов)
